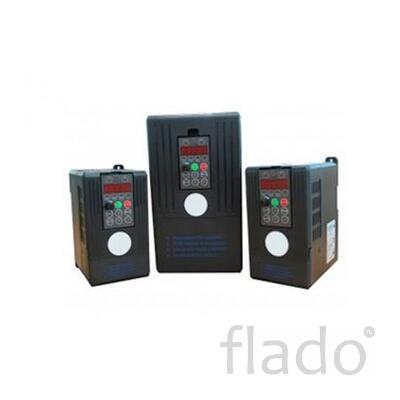

Преобразователь частоты АТ24 линия 4 предназначен для управления системами вентиляции, кондиционирования воздуха и насосным оборудованием.
Особенности
перегрузочная способность — 150 % в течении 10 с, 120 % в течении 60 с;
3 типа управления:
U/F,
бездатчиковый вектор в контуре скорости,
бездатчиковый вектор в контуре момента,
измерение параметров двигателя без вращения и с вращением;
торможение постоянным током;
линейные и S-образные темпы;
электромагнитная совместимость категории С3;
автоматическая оптимизация энергопотребления;
адаптивные кривые разгона;
векторное управление АД без ОС;
маленький вес и удобный механический монтаж.
Модификации
Тип АТ24
Номинальная мощность двигателя, Вт
Номинальный ток силовой цепи,
А
Полная выходная мощность ПЧ,
кВА
370
370
750
750
1К5
1500
2К0
2000
3К0
3000
3К7
3700
4К0
4000
М32
315,0
640
400
М40
400,0
800
500
Технические характеристики
Параметры
Значения
Тип продукта
преобразователь частоты для HVAC применения
Линия
4 (HVAC)
Имя устройства
АТ24-***-380-4*****
Назначение изделия
асинхронные и вентильные двигатели
Напряжение питания
3х380 В (-15 % ..+10 %)
Частота питания
50 Гц (-15 % ..+10 %)
Фильтр ЭМС
встроенный
Дроссель ЗПТ
внешний, опциональный
Вариант пульта
графический дисплей
Корпус
пластиковый, IP20
Дискретность изменения частоты задания
0,1 Гц
Коэффициент мощности
> 0,95
Тормозной резистор
Внешний
Частота ШИМ/ Базовая частота ШИМ
1..15 кГц
Диапазон задания выходной частоты
0 — 400 Гц
Диапазон скорости
1:1000 в замкнутой системе с импульсным датчиком скорости
1:100 в разомкнутой системе
Точность поддержания скорости
(статическая)
± 0,01 % номинальной скорости в замкнутой системе
± 10 % номинальной скорости в разомкнутой системе
Точность крутящего момента
± 5 % в замкнутой системе
± 10 % в разомкнутой системе
Характеристики перегрузки
120 % — 60 секунд при окружающей температуре не более 50 °С
Профиль управления двигателем
векторный/скалярный
Регулировка цикла
ПИД регулятор
Компенсация скольжения
реализовано
Локальная сигнализация
работа, готовность, авария — зеленый, желтый и красный светодиоды соответственно
Изоляция
изолированы цепи управления;
изолированы пользовательские цепи
Питание
10 В DC, ± 2 % ток не более 30 мA,
24 В, 300 мА
Количество аналоговых входов
1
Тип аналогового входа
программируемые 4..20 мА, 0..5 мА, 0..10 В
Период дискретизации
4 мс
Количество аналоговых выходов
2
Тип аналогового выхода
программируемый 4..20 мА, 0..5 мА, 0..10 В
Количество дискретных входов
7
Тип дискретного выхода
2 выхода переключающего типа 250 VAC, 1 A
2 выход
